Broyeur Raymond à faible émission sonore pour environnement de travail
Broyeur Raymond à faible émission sonore pour environnement de travail
Dans les environnements industriels modernes, la réduction des nuisances sonores est devenue une préoccupation majeure, tant pour le bien-être des opérateurs que pour le respect des normes environnementales de plus en plus strictes. Le broyage, opération fondamentale dans des secteurs comme la minéralurgie, la chimie ou la construction, est traditionnellement associé à des niveaux sonores élevés. Le Broyeur Raymond, technologie éprouvée depuis des décennies, a fait l’objet d’innovations majeures pour répondre à ce défi, évoluant vers des modèles à très faible émission sonore, parfaitement adaptés aux exigences des ateliers soucieux de la qualité de l’environnement de travail.
Les sources de bruit dans un broyeur Raymond traditionnel et les stratégies d’atténuation
Le bruit généré par un broyeur à rouleaux Raymond classique provient de plusieurs sources mécaniques et aérodynamiques. La rotation à haute vitesse du classificateur, l’impact des rouleaux de broyage sur la matière, le mouvement des pièces mécaniques (engrenages, paliers) et le flux d’air à haute pression dans le conduit d’aspiration sont les principaux contributeurs. Pour développer un broyeur à faible émission sonore, une approche systémique est nécessaire.

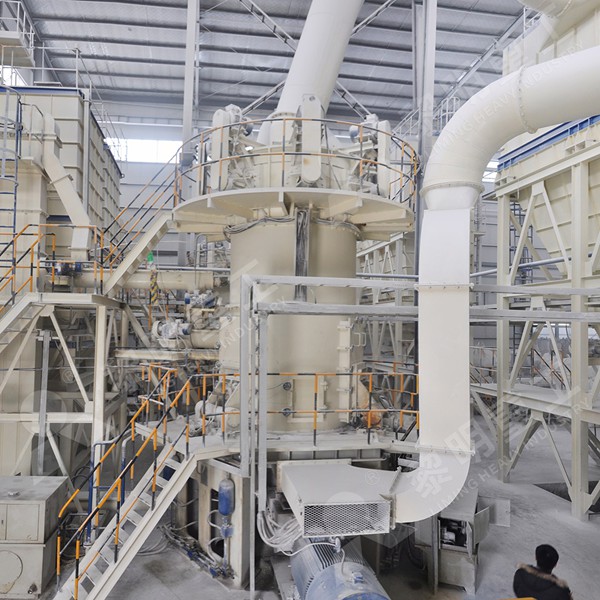

L’isolation acoustique est la première ligne de défense. L’utilisation de caissons et de panneaux sandwich composés de matériaux composites absorbants (laines minérales à haute densité, mousses polymères) et de parements métalliques massifs permet de piéger une grande partie des ondes sonores émises par la chambre de broyage et le moteur principal. Ces enceintes sont conçues avec des joints étanches et des portes d’accès lourdes pour minimiser les fuites acoustiques.
La conception des composants internes est tout aussi cruciale. L’optimisation aérodynamique des pales du classificateur et du ventilateur principal réduit les turbulences et les sifflements. L’utilisation de rouleaux de broyage équilibrés avec une précision micrométrique et montés sur des paliers à roulements de dernière génération limite les vibrations, source majeure de bruit structurel. La transmission par courroies trapézoïdales synchrones, à la place des engrenages métalliques, contribue également significativement à un fonctionnement plus silencieux.
Avantages d’un broyeur silencieux pour la productivité et la conformité
Investir dans un broyeur Raymond à faible niveau sonore n’est pas seulement un geste pour le confort, c’est une décision stratégique aux retombées multiples. Sur le plan humain, un niveau sonore inférieur à 75 dB(A) à 1 mètre de la machine (contre souvent plus de 85 dB(A) pour des modèles non optimisés) permet de supprimer l’obligation du port de protections auditives contraignantes dans la zone immédiate. Cela réduit la fatigue auditive, le stress et améliore la communication entre les opérateurs, limitant ainsi les risques d’erreur et d’accident.
D’un point de vue réglementaire, de nombreux pays et régions imposent désormais des limites strictes en matière d’exposition au bruit sur le lieu de travail (directive européenne 2003/10/CE par exemple). Un équipement intrinsèquement silencieux simplifie grandement la conformité, évitant des aménagements coûteux de l’atelier ou la mise en place de cabines de contrôle isolées. Enfin, la réduction des vibrations va souvent de pair avec la réduction du bruit, ce qui se traduit par une usure moindre des composants mécaniques, une maintenance moins fréquente et une durée de vie prolongée de l’installation.
Notre solution : La Série Raymond « WhisperTech » HC1700 et HC1900
Forts de notre expertise dans la fabrication de broyeurs à pendules, nous avons développé la gamme « WhisperTech », incarnant l’excellence en matière de broyage performant et discret. Cette série intègre toutes les innovations évoquées précédemment dans un design cohérent et robuste.
Nous recommandons particulièrement deux modèles phares de cette gamme. Le Broyeur Raymond HC1700 est une solution idéale pour les productions moyennes nécessitant une finesse de produit comprise entre 80 et 400 mesh. Son système d’insonorisation breveté, combiné à un classificateur à vitesse variable de précision, en fait un atout pour les ateliers où plusieurs machines coexistent. Pour les besoins de plus grande capacité, le Broyeur Raymond HC1900 offre des performances supérieures tout en maintenant un profil sonore exceptionnellement bas. Sa conception renforcée et son moteur haute efficacité permettent de traiter des volumes importants de matériaux divers (calcaire, talc, barytine, etc.) sans générer la pollution sonore habituelle des broyeurs de cette catégorie.
Ces deux modèles partagent des caractéristiques communes : chambre de broyage encapsulée, ventilateur à aubes optimisées, transmission silencieuse, et un système de dépoussiérage intégré qui contribue également à réduire le bruit aérodynamique. Ils sont conçus pour une accessibilité facilitée afin que les opérations de maintenance ne compromettent pas l’intégrité de l’isolation acoustique.
Intégration et perspectives d’avenir
L’intégration d’un broyeur Raymond silencieux dans une ligne de production existante ou nouvelle est simplifiée par sa conception compacte et ses points de connexion standard. L’accent est mis sur une installation qui préserve les performances acoustiques, avec des recommandations pour les conduits flexibles et les supports antivibratiles.
L’avenir du broyage à faible bruit s’oriente vers une surveillance intelligente. L’intégration de capteurs acoustiques permanents permet de monitorer en temps réel le niveau sonore et les signatures vibratoires, offrant un outil de diagnostic préventif précieux. Une augmentation anormale du bruit peut indiquer un début d’usure, un déséquilibre ou un colmatage, permettant une intervention avant une défaillance majeure.
En conclusion, le Broyeur Raymond à faible émission sonore n’est plus une option de niche mais une nécessité pour l’industrie responsable et compétitive. Il allie la robustesse et l’efficacité de la technologie Raymond à une approche moderne du bien-être au travail et du respect de l’environnement. C’est un investissement qui paie en termes de productivité, de conformité et d’image.
FAQ : Connaissances sur les Broyeurs
- Quel est le principe de base du broyage dans un Broyeur Raymond ?
Le Broyeur Raymond utilise des rouleaux (ou pendules) qui pivotent et roulent contre un anneau de broyage fixe. La matière à broyer est amenée au centre de la table de broyage rotative et est écrasée par la force centrifuge entre les rouleaux et l’anneau. Un flux d’air ascendant entraîne les fines particules vers un classificateur qui sépare les produits de la finesse désirée des grossières qui retombent pour être rebroyées. - Quels facteurs influencent la finesse du produit final ?
La finesse est principalement contrôlée par la vitesse de rotation du classificateur intégré. Une vitesse plus élevée permet une sélection plus stricte des particules fines, donnant un produit plus fin. D’autres facteurs incluent la pression des rouleaux, le débit d’alimentation et les propriétés physiques de la matière première (dureté, humidité). - Quelle est la différence entre un broyeur Raymond et un broyeur à boulets ?
Le broyeur Raymond est un broyeur par écrasement avec séparation intégrée, adapté pour des finesses moyennes (typiquement 80-400 mesh). Il est généralement plus économe en énergie pour cette plage et a un encombrement réduit. Le broyeur à boulets est un broyeur par impact et attrition, capable d’atteindre des finesses plus élevées (jusqu’au micron) mais souvent plus énergivore et nécessitant un système de classification externe. - Pourquoi l’étanchéité et le système de dépoussiérage sont-ils critiques ?
Un broyeur Raymond fonctionne avec un circuit d’air en dépression. Une bonne étanchéité empêche les entrées d’air parasites qui perturberaient la trajectoire des particules et l’efficacité de séparation, et évite les fuites de poussières dans l’atelier. Un dépoussiérage efficace (par filtre à manches) est essentiel pour la récupération du produit, la protection de l’environnement et la sécurité (risques d’explosion). - Comment optimiser la durée de vie des pièces d’usure (rouleaux et anneau) ?
La longévité dépend du matériau broyé (abrasivité). Elle est optimisée par : le choix d’aciers au manganèse ou d’alliages spéciaux pour ces pièces ; un réglage approprié de la pression des rouleaux ; une alimentation régulière et sans métal ; et une inversion périodique ou rotation des rouleaux pour user leur surface de manière uniforme.
