Broyeur Raymond durable pour le concassage secondaire et le broyage du calcaire

Introduction

Dans les industries de la construction, de la chimie, de la métallurgie et de la production de matériaux de construction, le traitement du calcaire constitue une étape fondamentale. Le calcaire, une roche sédimentaire riche en carbonate de calcium, nécessite une transformation précise pour obtenir des granulométries spécifiques adaptées à diverses applications. Le processus de broyage secondaire revêt une importance particulière, car il détermine la finesse finale, la forme des particules et l’efficacité globale de la production. Parmi les équipements dédiés à cette tâche, le broyeur Raymond s’est imposé comme une référence en matière de fiabilité, de précision et de durabilité.

Le Rôle Crucial du Broyage Secondaire du Calcaire

Le concassage primaire réduit les blocs de calcaire extraits de la carrière à une taille manipulable, généralement de l’ordre de quelques centimètres. Le broyage secondaire prend le relais pour affiner ce matériau. Ses objectifs sont multiples : atteindre une finesse pouvant aller de 80 à 600 mesh (environ 180 à 25 microns), produire une granulométrie uniforme, et souvent, sécher le matériau si le broyeur intègre un système de séchage. La qualité du broyage secondaire impacte directement les propriétés du produit fini, qu’il s’agisse de filler pour l’asphalte, de charge pour les plastiques et peintures, ou de matière première pour la fabrication de chaux ou de ciment.

Défis du Broyage du Calcaire

Le calcaire, bien que relativement tendre comparé à d’autres minéraux, présente des défis. Son abrasivité use les pièces d’usure. La présence d’humidité peut entraîner le colmatage des équipements. Une demande énergétique excessive rend le processus coûteux. Enfin, la nécessité d’une grande flexibilité pour produire différentes finesses selon la commande est un impératif commercial. Un broyeur adapté doit surmonter ces obstacles de manière économique.

Le Broyeur Raymond : Un Concept Éprouvé et Amélioré

Inventé au début du XXe siècle, le principe du broyeur Raymond a considérablement évolué pour répondre aux exigences modernes. Son fonctionnement repose sur des rouleaux suspendus sous pression, qui tournent autour d’un axe central et roulent sur une piste de broyage annulaire. Le matériau est saisi entre les rouleaux et la piste, soumis à une force de compression et de cisaillement. Un séparateur à turbine intégré, situé dans la partie supérieure, classe les particules : les fines suffisantes sont extraites par le flux d’air vers le collecteur (cyclone ou filtre à manches), tandis que les grossières retombent pour être rebroyées.

Avantages Clés pour le Calcaire

• Efficacité Énergétique : La conception par rouleaux est généralement plus économe en énergie que les broyeurs à boulets pour une finesse moyenne.
• Finesse Réglable avec Précision : En ajustant la vitesse du séparateur et le flux d’air, on contrôle aisément la granulométrie de sortie.
• Séchage Intégré : L’air chaud introduit dans la chambre permet de broyer et sécher simultanément des matériaux avec une certaine teneur en humidité.
• Faible Encombrement et Bruit Réduit : Par rapport à d’autres systèmes, son empreinte au sol est compacte et son niveau sonore mieux maîtrisé.

La Durabilité : Facteur Décisif de Rentabilité

La durabilité d’un broyeur Raymond ne se mesure pas seulement à sa longévité globale, mais à la résistance à l’usure de ses composants critiques en contact avec le calcaire abrasif. Les pièces telles que les rouleaux, les chemises de rouleaux, la piste de broyage, les pales du séparateur et les tuyères d’air doivent être conçues dans des matériaux de haute qualité (aciers au manganèse, alliages résistants, céramiques techniques) et permettre un remplacement aisé et modulaire. Une conception robuste du réducteur de vitesse principal, du système de lubrification et de la structure porteuse est essentielle pour assurer une disponibilité opérationnelle élevée et réduire les coûts de maintenance sur le cycle de vie complet de l’équipement.

Solutions Modernes : Recommandation de Produits

Face à ces exigences de performance et de durabilité, notre société a développé une gamme de broyeurs Raymond de nouvelle génération. Nous recommandons particulièrement deux modèles adaptés au calcaire :

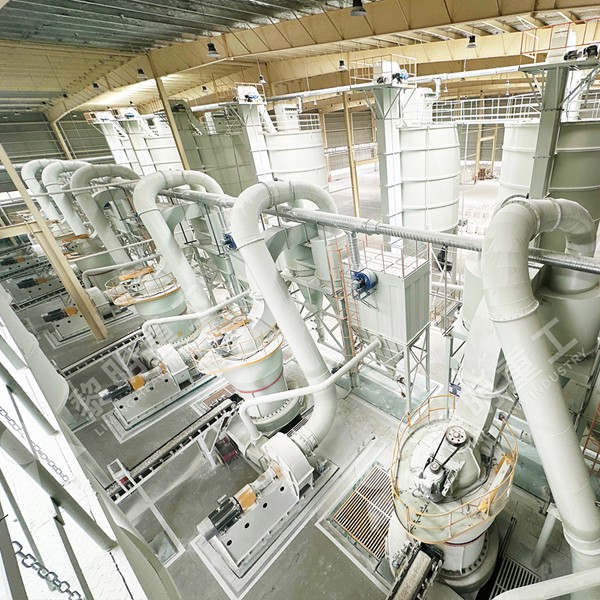

1. Le modèle HC Series Raymond Mill : Il représente une évolution majeure du broyeur Raymond traditionnel. Doté de rouleaux plus grands et d’une piste de broyage optimisée, il offre une capacité de production accrue de 30% à 40% par rapport aux modèles conventionnels sous la même puissance. Son séparateur à haute précision permet d’atteindre une finesse allant jusqu’à 600 mesh. Sa construction renforcée et l’utilisation de matériaux anti-usure de pointe en font un investissement durable pour les lignes de production à haut rendement.

2. Le modèle HLMX Superfine Vertical Mill : Pour les applications exigeant une finesse extrême (jusqu’à 2500 mesh / 5µm) à partir du calcaire, ce broyeur vertical à rouleaux est la solution idéale. Intégrant un système de broyage secondaire et un classificateur à rotor multiples de technologie avancée, il produit des poudres ultrafines avec une distribution granulométrique exceptionnellement étroite et une faible consommation d’énergie par tonne produite. Sa conception modulaire facilite grandement la maintenance.

FAQ sur les Broyeurs Raymond et le Broyage du Calcaire

1. Quelle est la plage de finesse typique qu’un broyeur Raymond peut produire à partir du calcaire ?

Un broyeur Raymond standard peut généralement produire des poudres de calcaire dans une plage de 80 à 600 mesh (environ 180 à 25 microns). Les modèles améliorés comme notre série HC peuvent atteindre efficacement 600 mesh, tandis que les broyeurs verticaux superfins comme le HLMX peuvent atteindre 2500 mesh (5µm) pour des applications spécialisées.

2. Comment un broyeur Raymond gère-t-il l’humidité du calcaire ?

Les broyeurs Raymond sont souvent équipés d’un système de séchage intégré. De l’air chaud (jusqu’à 350°C) est introduit dans la chambre de broyage. Cet air fluidise le matériau, transporte les particules fines vers le séparateur et évapore l’humidité. La teneur en humidité d’entrée admissible dépend du modèle et de la température de l’air, mais elle est généralement limitée à 6-8% pour les modèles standards, et peut être plus élevée avec des configurations spécifiques.

3. Quels sont les principaux points de maintenance à surveiller sur un broyeur Raymond utilisé pour le calcaire ?

Les points critiques sont les pièces d’usure en contact avec le matériau abrasif : les galets/rouleaux et les chemises de galets, la couronne de broyage (piste), les lames du classificateur, et les buses d’air. Une inspection régulière de l’épaisseur résiduelle et un remplacement programmé sont essentiels. Il faut également surveiller le système de lubrification du réducteur et des paliers, le niveau d’huile, et nettoyer régulièrement le système de filtration d’air (filtre à manches) pour maintenir le débit d’air et l’efficacité.

4. Un broyeur Raymond est-il adapté à d’autres matériaux que le calcaire ?

Absolument. Les broyeurs Raymond sont polyvalents et peuvent traiter une grande variété de minéraux non métalliques et non explosifs de dureté Mohs inférieure à 7, tels que la barytine, la calcite, le feldspath, le talc, le marbre, la dolomite, le gypse, la kaolinite, la bentonite et la pierre médicinale.

5. Comment optimiser la consommation énergétique d’un broyeur Raymond ?

Plusieurs leviers existent : utiliser des moteurs et réducteurs à haut rendement, maintenir une charge stable et optimale dans la chambre de broyage (éviter le sous-charge), optimiser la pression dans les rouleaux en fonction de la finesse désirée, assurer l’étanchéité du circuit d’air pour minimiser les fuites, et produire la finesse strictement requise par le marché (une finesse excessive consomme beaucoup plus d’énergie).

Conclusion

Le choix d’un broyeur Raymond durable et performant est un investissement stratégique pour toute unité de traitement du calcaire. Au-delà du simple équipement de broyage, il s’agit d’un système intégré dont la conception, la qualité des matériaux et la fiabilité déterminent la productivité à long terme, la qualité constante du produit et la maîtrise des coûts opérationnels. En optant pour des solutions modernes comme les séries HC ou HLMX, les industriels s’équipent pour répondre aux défis actuels du marché tout en garantissant la robustesse nécessaire pour les années à venir. Une analyse approfondie des besoins spécifiques en capacité, finesse et caractéristiques du matériau est recommandée pour sélectionner le modèle le plus adapté.
