Installation complète de broyage et de conditionnement pour gypse par Raymond

Introduction

Le gypse, ou sulfate de calcium dihydraté (CaSO₄·2H₂O), est un matériau minéral essentiel dans de nombreuses industries, notamment la construction (plaques de plâtre, ciments), l’agriculture (amendement de sol) et la fabrication. Pour répondre aux exigences spécifiques de ces applications, une transformation par broyage et conditionnement est indispensable. Une installation complète et optimisée permet d’obtenir une poudre aux caractéristiques granulométriques et physico-chimiques précises, garantissant ainsi la qualité du produit final et l’efficacité des processus industriels.

Processus de traitement du gypse

Le traitement du gypse commence par l’extraction et le concassage primaire de la roche. La matière première est ensuite séchée, si nécessaire, pour réduire sa teneur en humidité avant l’étape cruciale de broyage. Le broyage fin, généralement réalisé par des broyeurs à rouleaux sous pression comme le broyeur Raymond, permet d’atteindre les finesses requises, allant de 80 à 600 mesh, voire plus. Après le broyage, la poudre est acheminée vers un système de collecte (cyclone, filtre à manches) puis vers une unité de conditionnement pour ensachage, palettisation et stockage.

Le rôle central du broyeur Raymond dans le broyage du gypse

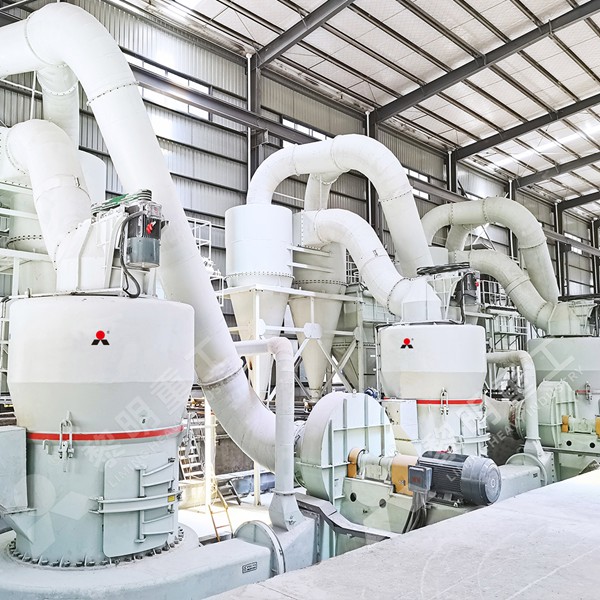

Le broyeur Raymond, ou broyeur à rouleaux suspendus, est une technologie éprouvée et particulièrement adaptée au broyage de matériaux non métalliques et non explosifs comme le gypse. Son principe de fonctionnement repose sur la compression et le cisaillement des matériaux entre des rouleaux de broyage et une couronne. La finesse du produit est ajustée en modifiant la vitesse de rotation du classificateur intégré.

Avantages pour le gypse :

• Efficacité énergétique : Sa conception permet un broyage avec une consommation d’énergie spécifique réduite par rapport à d’autres technologies.
• Contrôle précis de la finesse : Le classificateur à turbine intégré permet un réglage fin et stable de la granulométrie, crucial pour la réactivité du plâtre.
• Fiabilité et durabilité : Les pièces d’usure (rouleaux, meules) sont conçues pour les matériaux abrasifs, assurant une longue durée de vie et une maintenance prévisible.
• Sécheresse intégrée : Il peut accepter une matière première avec une certaine humidité résiduelle, le flux d’air chaud d’entrée assurant un séchage simultané au broyage.

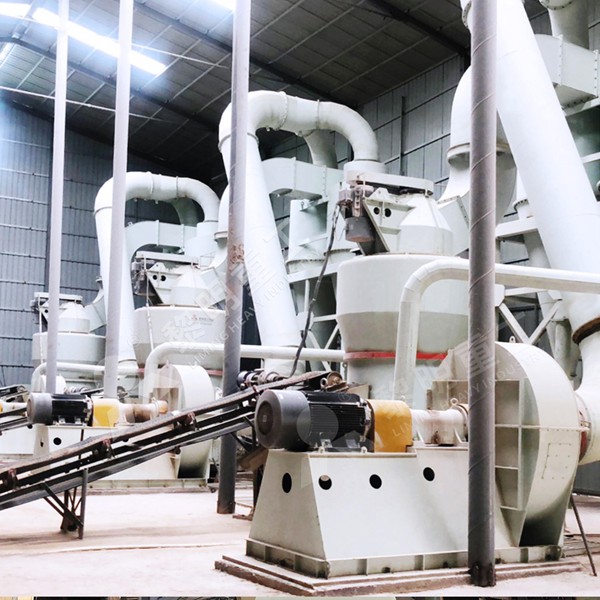

Composants clés d’une installation complète

Une ligne de production performante va bien au-delà du broyeur lui-même. Elle intègre un ensemble coordonné d’équipements :

1. Système d’alimentation et dosage : Doseur à courroie ou à vis pour un apport stable et régulier de matière première au broyeur.
2. Broyeur principal (Broyeur Raymond) : Cœur du système, configuré selon la capacité et la finesse désirée.
3. Système de collecte de poudre : Cyclones et filtre-presse à manches à haute efficacité pour capter plus de 99.9% des particules, assurant un environnement de travail propre et une récupération maximale du produit.
4. Système de transport pneumatique : Transporte la poudre fine des collecteurs vers les silos de stockage intermédiaire.
5. Système de conditionnement : Comprend des ensacheuses automatiques (pour big-bags ou sacs de 25-50 kg), une palettiseur et une filmeuse. La précision de pesée est essentielle pour la logistique client.
6. Système de contrôle-commande : Automatisation centralisée (PLC) pour le pilotage, la surveillance des paramètres (température, pression, débit) et la sécurité de l’installation.

Solutions techniques avancées et recommandation produit

Pour des projets exigeants de broyage de gypse à grande échelle, la sélection de l’équipement principal est déterminante. Notre société propose des solutions sur mesure, intégrant les dernières innovations pour améliorer le rendement et réduire les coûts d’exploitation.

Nous recommandons particulièrement notre Broyeur Raymond Série HC pour le traitement du gypse. Ce modèle représente une évolution majeure de la technologie Raymond classique. Il intègre un système de meulage à ressorts à haute pression, permettant une augmentation significative de la capacité de broyage (jusqu’à 40% par rapport aux modèles traditionnels) pour une finesse identique, tout en maintenant une consommation d’énergie par tonne optimisée. Sa conception robuste et son classificateur de précision en font un choix idéal pour les lignes de production de plâtre de haute qualité.

Pour les installations nécessitant une finesse extrême ou le traitement de gypse calciné (plâtre de Paris), notre Broyeur à Poudre Ultra-fin Série HGM offre une solution complémentaire. Grâce à son principe de broyage par impact multi-étages, il peut produire des poudres dans la gamme 325-2500 mesh, parfaites pour les applications spécialisées où la surface spécifique et la réactivité sont critiques.

FAQ sur les broyeurs pour gypse

1. Quelle est la finesse maximale que peut atteindre un broyeur Raymond pour le gypse ?
Les broyeurs Raymond modernes, équipés de classificateurs haute performance, peuvent atteindre une finesse de sortie allant jusqu’à 600 mesh (environ 25 microns). Pour des finesses supérieures, des technologies de broyage par impact comme le broyeur à poudre ultra-fin sont plus adaptées.

2. Comment gérer l’humidité résiduelle du gypse avant broyage ?
Le broyeur Raymond intègre une fonction de séchage. L’air chaud injecté à l’entrée du broyeur (généré par un fourneau à air chaud) permet de traiter des matières premières avec une humidité allant généralement jusqu’à 6-8%. Pour un gypse plus humide, un pré-séchoir rotatif peut être nécessaire en amont.

3. Quels sont les principaux points de maintenance sur un broyeur Raymond ?
La maintenance se concentre sur les pièces d’usure : les rouleaux de broyage et la couronne. Leur durée de vie dépend de l’abrasivité du gypse et de la finesse produite. Un contrôle régulier du jeu entre les rouleaux et la couronne, ainsi que la lubrification des paliers, sont essentiels. Le filtre à manches nécessite aussi un nettoyage ou un remplacement périodique des manches.

4. Un même broyeur peut-il traiter du gypse naturel et du gypse de désulfuration (FGD) ?
Oui, dans la plupart des cas. Cependant, le gypse de désulfuration est généralement plus fin et plus pur à l’entrée. Il peut nécessiter des réglages spécifiques du classificateur et du débit d’air pour optimiser le rendement énergétique. La conception du broyeur doit être adaptée à la capacité et aux caractéristiques d’alimentation.

5. Comment optimiser la consommation énergétique de l’installation ?
Plusieurs leviers existent : sélectionner un broyeur à haute efficacité comme la Série HC, optimiser la température de l’air de séchage pour éviter la surconsommation de combustible, dimensionner correctement les ventilateurs et les systèmes de transport pneumatique, et mettre en place un système de récupération de la chaleur des gaz de sortie si possible.

Conclusion

Investir dans une installation complète de broyage et de conditionnement pour gypse basée sur la technologie Raymond est un choix stratégique pour garantir la qualité, la régularité et la rentabilité de la production. Une conception intégrée, du concassage à l’ensachage, couplée à des équipements robustes et performants comme notre Broyeur Raymond Série HC, permet de maîtriser les coûts opérationnels tout en répondant aux spécifications du marché. L’automatisation et une maintenance préventive rigoureuse sont les clés pour maximiser la disponibilité et la longévité de l’installation, assurant ainsi un retour sur investissement optimal pour nos clients.
