Machine de pulvérisation de carbonate de calcium pour comprimés

Introduction

Dans l’industrie pharmaceutique moderne, la production de comprimés exige une maîtrise parfaite des matières premières, en particulier des charges et excipients. Le carbonate de calcium, largement utilisé pour ses propriétés de remplissage, de dilution et de désintégration, doit présenter une granulométrie extrêmement fine et une distribution homogène pour garantir la qualité finale du comprimé (dureté, friabilité, dissolution). La pulvérisation du carbonate de calcium est donc une étape critique, nécessitant des technologies de broyage de précision. Cet article explore les exigences techniques, les mécanismes de pulvérisation et les solutions innovantes pour cette application spécifique.

Exigences spécifiques pour le carbonate de calcium pharmaceutique

Le carbonate de calcium utilisé dans les formulations de comprimés doit répondre à des normes pharmacopées strictes (Ph. Eur., USP). Au-delà de la pureté chimique, ses caractéristiques physiques sont primordiales :

• Finesse (D50, D90) : Une taille de particule généralement inférieure à 20-30 μm est requise pour assurer une homogénéité de mélange et une compression optimale.
• Distribution granulométrique étroite : Éviter la présence de particules trop grosses (qui peuvent causer des défauts de compression) ou trop fines (pouvant affecter l’écoulement).
• Morphologie des particules : Une forme relativement régulière est souvent préférée pour un écoulement et une compressibilité constants.
• Absence de contamination : Le procédé de broyage doit être conçu pour éviter toute introduction de métaux ou d’impuretés (systèmes de broyage en céramique ou avec protection magnétique).
• Contrôle de la température : Le broyage doit être réalisé à température contrôlée pour préserver les propriétés de la matière première.

Technologies de pulvérisation adaptées

Plusieurs technologies de broyage peuvent être envisagées, chacune avec ses avantages :

1. Broyeur à jet d’air (Fluid Energy Mill)

C’est la technologie de référence pour la micronisation pharmaceutique de haute finesse. Le principe repose sur la collision de particules entre elles dans un flux d’air ou de gaz comprimé à haute vitesse. Il permet d’atteindre des finesses sub-microniques (D50 < 5 μm) sans générer de chaleur excessive ni d’usure mécanique (pas de pièces en mouvement en contact avec le produit). Il est idéal pour le carbonate de calcium de haute pureté.

2. Broyeur à impact à rotor (Pin Mill)

Ce broyeur utilise un rotor à grande vitesse muni de broches qui fracturent les particules par impact contre les broches fixes ou la paroi. Il est efficace pour obtenir une granulométrie moyenne à fine (10-100 μm) avec un débit élevé. Les versions pharmaceutiques sont conçues avec des finitions sanitaires (acier inoxydable 316L, poli miroir) et un système de refroidissement intégré.

3. Broyeur à broches (Contre-rotatif)

Deux rotors équipés de broches tournent en sens inverse, créant un effet de cisaillement et d’impact intense. Il offre un excellent contrôle granulométrique et une bonne capacité de traitement pour des produits de dureté moyenne comme le carbonate de calcium.

Notre solution recommandée : La Série PharmaJet™ de broyeurs à jet d’air

Pour les applications les plus exigeantes de carbonate de calcium pour comprimés, notre Série PharmaJet™ représente l’état de l’art. Conçue spécifiquement pour l’industrie pharmaceutique, elle intègre :

• Une construction entièrement en acier inoxydable 316L avec finition pharmaceutique (Ra < 0,4 μm).
• Un système de classification intégré dynamique permettant un réglage précis de la taille de particule cible sans arrêt de la machine.
• Un contrôle de température automatique par injection d’azote liquide ou système de refroidissement à circulation, garantissant que le produit ne dépasse jamais 25°C pendant le traitement.
• Une validation CIP/SIP (Clean-in-Place / Steam-in-Place) complète.
• Une conformité totale avec les normes GMP et une documentation complète (DQ, IQ, OQ, PQ).

La Série PharmaJet™ permet d’obtenir des poudres de carbonate de calcium avec une finesse réglable entre 1 et 30 μm (D50) et une distribution granulométrique extrêmement étroite, parfaite pour la formulation de comprimés à libération immédiate ou modifiée.

Alternative pour des besoins en débit élevé : Le Broyeur-Classifier Intégré UltraFineMill-CF

Pour des projets nécessitant des volumes de production importants tout en conservant une haute qualité, notre modèle UltraFineMill-CF combine un broyeur à impact à grande vitesse avec un classificateur dynamique intégré. Ses atouts :

• Débits de 100 à 5000 kg/h selon la finesse requise.
• Économie énergétique optimisée grâce au système de recyclage interne des particules grossières.
• Changement rapide des outils de broyage et du classificateur pour s’adapter à différentes qualités de carbonate de calcium.
• Conception à pression négative évitant toute émission de poussière.

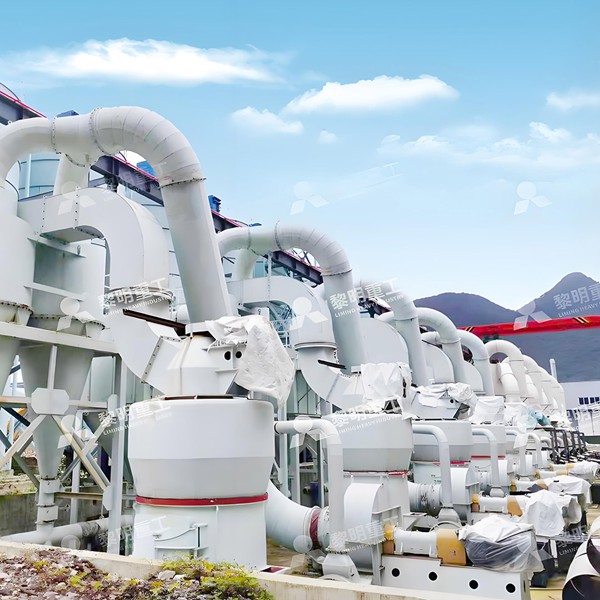

Considérations sur le procédé complet

La réussite de la pulvérisation ne dépend pas seulement de la machine. Il faut considérer :

1. L’alimentation : Un doseur précis et régulier (vis, cellule rotative) est crucial pour la stabilité du broyage.
2. La collecte : Un système de filtration à dépoussiérage haute efficacité (filtres à manches ou cartouches) avec décolmatage automatique.
3. Le conditionnement : La poudre micronisée doit être transférée dans des conteneurs intermédiaires (IBC) ou des big-bags dans un environnement contrôlé (humidité, température).
4. Le nettoyage et la validation : La conception de la ligne doit permettre un nettoyage et une validation aisés.

Conclusion

La pulvérisation du carbonate de calcium pour comprimés est une opération unitaire stratégique qui influence directement la qualité du produit fini. Le choix de la technologie de broyage – avec une préférence marquée pour les broyeurs à jet d’air de type PharmaJet™ pour les applications critiques – doit être guidé par les spécifications granulométriques, les contraintes GMP et les volumes de production. Investir dans une solution intégrée, validable et fiable est la clé pour garantir la reproductibilité des lots, la sécurité des patients et l’efficacité du processus de fabrication pharmaceutique.

FAQ : Connaissances sur les machines de pulvérisation

1. Quelle est la différence fondamentale entre un broyeur à jet d’air et un broyeur à impact pour la micronisation pharmaceutique ?
   Le broyeur à jet d’air (fluid energy mill) utilise des jets de gaz supersoniques pour faire entrer en collision les particules entre elles, sans pièces mobiles en contact avec le produit. Il génère moins de chaleur et de contamination potentielle, et permet des finesses extrêmes. Le broyeur à impact (pin mill, hammer mill) utilise un rotor mécanique à haute vitesse pour fracturer les particules par impact. Il est généralement plus adapté aux débits élevés et aux finesses moins extrêmes, mais nécessite des précautions accrues contre l’usure et l’échauffement.
2. Pourquoi le contrôle de la température est-il si important lors du broyage du carbonate de calcium pour comprimés ?
   Une élévation excessive de la température peut altérer les propriétés physico-chimiques de certaines matières premières sensibles (même inertes comme le CaCO3), provoquer l’agglomération des particules fines par fusion superficielle, ou favoriser l’absorption d’humidité. Dans un contexte GMP, la reproductibilité du procédé exige un profil thermique constant. Les systèmes de refroidissement intégrés (jackets, injection d’azote) sont donc essentiels.
3. Comment garantit-on l’absence de contamination métallique dans la poudre micronisée ?
   Plusieurs mesures sont combinées : utilisation d’acier inoxydable 316L à faible teneur en carbone pour toutes les pièces en contact, finitions polies pour éviter l’accrochage, conception sans joints ni angles morts, utilisation possible d’éléments de broyage en céramique (nitrure de silicium, alumine), et installation de détecteurs-séparateurs magnétiques en amont et/ou en aval du processus. La validation du nettoyage (CIP) est également cruciale.
4. Qu’est-ce qu’un classificateur dynamique intégré et quel est son avantage ?
   Un classificateur dynamique est un rotor à aubes réglable en vitesse, placé à la sortie de la chambre de broyage. Il sépare en continu les particules fines (qui passent) des particules grossières (qui sont renvoyées vers la zone de broyage). L’avantage principal est un contrôle très précis et en temps réel de la taille de coupure (D97), une meilleure efficacité énergétique (pas de surbroyage inutile), et une distribution granulométrique plus étroite par rapport à un système avec tamis.
5. Quels sont les paramètres clés à documenter pour valider un processus de micronisation sous GMP ?
   La validation requiert la documentation de : 1) Les paramètres de fonctionnement (débit d’alimentation, pression du gaz de broyage, vitesse du classificateur, température), 2) Les caractéristiques du produit d’entrée (lot, pureté, humidité, granulométrie initiale), 3) Les caractéristiques du produit de sortie (granulométrie D10, D50, D90, D99, surface spécifique BET, perte au feu, analyses microbiologiques), 4) L’efficacité du nettoyage (résultats de rinçage, absence de contamination croisée), 5) La stabilité du procédé sur plusieurs lots consécutifs.
