Machine de broyage de gypse avec sécheur intégré et technologie Raymond

Introduction : Les défis du traitement du gypse et l’évolution des solutions de broyage

Le gypse, minéral sulfateux largement utilisé dans l’industrie de la construction (plaques de plâtre, ciments), des engrais et même de l’alimentation, nécessite un traitement précis pour atteindre les finesses et les qualités requises. Le processus traditionnel, impliquant souvent un séchage séparé suivi d’un broyage, présente des inconvénients majeurs : consommation énergétique élevée, encombrement important, risques de contamination et pertes de matière lors du transfert entre les étapes. Pour répondre à ces défis, la technologie a évolué vers des solutions intégrées, combinant le séchage et le broyage en une seule unité compacte et efficace. Parmi ces technologies, le broyeur de type Raymond, modernisé et optimisé, reste un pilier de l’industrie pour la production de poudres fines et ultra-fines.

Le Principe de la Machine de Broyage-Séchage Intégré pour Gypse

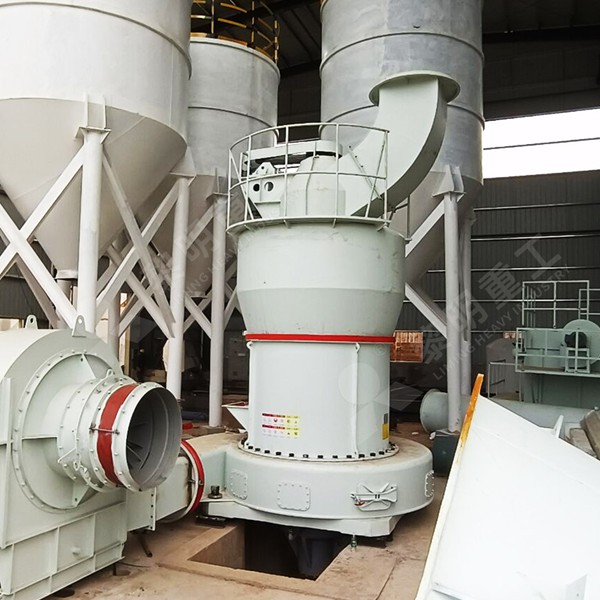

Le cœur de cette innovation réside dans l’intégration d’un système de séchage directement dans la chambre de broyage ou en amont immédiat. La matière première humide est introduite dans un dispositif de séchage initial (par exemple, un plateau disperseur ou un conduit à palettes). De l’air chaud, généré par une chaudière au fuel, au gaz ou utilisant des gaz de procédé résiduels, est injecté. Cet air chaud sèche rapidement le gypse tout en le transportant vers la zone de broyage.

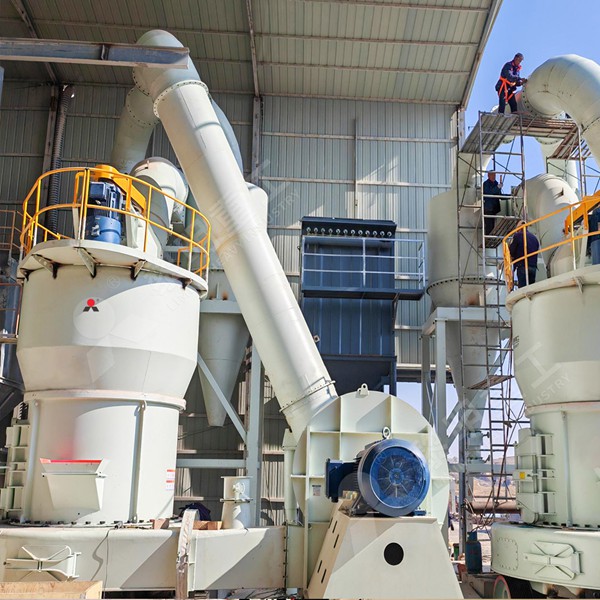

Dans le classique broyeur Raymond (ou broyeur à rouleaux suspendus), la matière séchée est acheminée entre la meule (ou le plateau rotatif) et les rouleaux de broyage. La force centrifuge plaque les matériaux contre la piste de broyage, où ils sont écrasés par les rouleaux. Un séparateur à turbine intégré au sommet de la machine permet un classement précis des particules : les fines conformes aux spécifications sont extraites par le flux d’air vers le collecteur de poussières (cyclone ou filtre à manches), tandis que les particules trop grossières retombent pour être rebroyées. Ce cycle fermé assure une grande efficacité et une granulométrie contrôlée.

Avantages Clés de la Technologie Intégrée Séchage-Broyage Raymond

• Efficacité Énergétique Supérieure : L’utilisation de la chaleur résiduelle du processus de broyage et la réduction des étapes de manutention conduisent à une consommation d’énergie globale bien inférieure à celle d’une installation en deux étapes distinctes.
• Compacité et Gain d’Espace : L’intégration des fonctions élimine le besoin d’un sécheur rotatif séparé, de convoyeurs intermédiaires et de structures de support associées, réduisant considérablement l’empreinte au sol de l’installation.
• Qualité de Produit Améliorée : Un traitement thermique doux et contrôlé préserve la structure cristalline du gypse (évitant la sur-calcination). Le système fermé minimise les risques de contamination et permet d’obtenir une poudre plus homogène.
• Automatisation et Contrôle Facilités : Une seule unité à piloter simplifie le contrôle des paramètres (température d’entrée/sortie d’air, finesse, débit), rendant l’opération plus stable et fiable.
• Adaptabilité : Ces systèmes peuvent traiter des gypes aux humidités variables, offrant une grande flexibilité face aux fluctuations de la matière première.

Applications Industrielles du Gypse Broyé-Séché

La poudre de gypse produite par cette technologie trouve des débouchés critiques dans plusieurs secteurs :

1. Industrie des Matériaux de Construction : Production de stuc, de plaques de plâtre (placoplâtre), d’enduits et d’additifs pour ciment (régulateur de prise). La finesse et la blancheur sont des paramètres essentiels.
2. Agriculture : Le gypse finement broyé est utilisé comme amendement de sol pour améliorer sa structure et apporter du calcium et du soufre.
3. Industrie Alimentaire et Pharmaceutique : En tant qu’additif (E516), il nécessite une pureté et une finesse extrêmes, garanties par le système fermé et le classificateur haute performance.
4. Industrie Chimique : Comme charge ou matière première pour d’autres synthèses.

Solutions Technologiques Avancées : Recommandation de Produits

Pour répondre aux exigences les plus pointues du marché, notre société a développé une gamme de broyeurs intégrant les dernières innovations. Nous recommandons particulièrement deux modèles phares pour le traitement du gypse :

1. Le Broyeur Raymond Série YGM à Haute Pression avec Pré-Sécheur Intégral (Modèle YGM95/MTM130) : Cette machine représente l’évolution moderne du broyeur Raymond traditionnel. Elle est équipée d’un pré-sécheur à lit fluidisé intégré à l’entrée, assurant un séchage uniforme et rapide même pour des gypes à humidité élevée (jusqu’à 15%). Son système de ressort à haute pression permet un broyage plus efficace avec une usure réduite des rouleaux et de la meule. Son séparateur à turbine dynamique assure une gamme de finesse large et précise, de 80 à 425 mesh, idéale pour la production de plâtre de construction.

2. Le Broyeur Vertical à Rouleaux avec Sécheur-Étireur (Modèle LM) : Pour les projets nécessitant des capacités de production très élevées et une consommation énergétique minimale, notre broyeur vertical est la solution optimale. La matière est séchée et broyée entre la table rotative et les rouleaux. La configuration verticale, combinée à un sécheur-étireur efficace, permet un séchage et un broyage simultanés avec un rendement exceptionnel. Il est particulièrement adapté aux grandes unités de production de plaques de plâtre où la régularité du débit et la stabilité de la finesse sont primordiales.

Perspectives et Conclusion

La tendance dans l’industrie du broyage minéral va clairement vers l’intégration, l’efficacité énergétique et l’intelligence. Les futures machines de broyage-séchage pour le gypse intégreront davantage de capteurs IoT pour une maintenance prédictive, des systèmes de contrôle de finesse en temps réel, et pourront optimiser automatiquement leur consommation de carburant en fonction de la charge et de l’humidité de la matière première.

En conclusion, la machine de broyage de gypse avec sécheur intégré, basée sur la technologie Raymond améliorée, n’est plus simplement un équipement de réduction granulométrique. Elle est devenue une unité de traitement thermomécanique sophistiquée, offrant un avantage compétitif décisif en termes de coût, de qualité et de fiabilité. Le choix d’un équipement comme notre série YGM ou notre broyeur vertical LM permet aux producteurs de gypse de se positionner sur des marchés exigeants tout en maîtrisant leurs dépenses opérationnelles et leur impact environnemental.

FAQ : Questions Fréquentes sur les Machines de Broyage

1. Quelle est la différence fondamentale entre un broyeur Raymond traditionnel et un broyeur à rouleaux vertical ?
   Le broyeur Raymond classique a une configuration horizontale avec des rouleaux suspendus qui pressent la matière contre un plateau rotatif. Le broyeur vertical, comme notre modèle LM, a une configuration verticale où les rouleaux pressent la matière directement sur une table rotative. Ce dernier offre généralement un meilleur rendement énergétique pour le broyage-séchage à grande échelle et un encombrement au sol réduit.
2. Jusqu’à quel taux d’humidité un sécheur intégré peut-il traiter efficacement le gypse ?
   Cela dépend de la conception du pré-sécheur et de la capacité de la source de chaleur. Les modèles avancés, comme notre YGM équipé d’un lit fluidisé, peuvent traiter du gypse avec une humidité allant jusqu’à 12-15% en entrée. Au-delà, un pré-séchage partiel peut être nécessaire pour garantir l’efficacité du processus.
3. Comment contrôle-t-on la finesse de la poudre de gypse produite ?
   La finesse est principalement contrôlée par le séparateur à turbine situé en haut du broyeur. En ajustant la vitesse de rotation de cette turbine, on modifie la force centrifuge qui détermine la taille des particules autorisées à quitter la chambre de broyage. Une vitesse plus élevée permet d’obtenir une poudre plus fine.
4. Quels sont les principaux points d’usure dans ce type de broyeur et comment les gère-t-on ?
   Les pièces d’usure principales sont les rouleaux de broyage, les revêtements de la meule/table, et les pales du séparateur. Nos machines utilisent des matériaux résistants à l’usure (alliages de fonte au chrome, céramiques). Une maintenance préventive régulière, incluant le retournement ou le rechargement des pièces, permet de maximiser leur durée de vie et de maintenir l’efficacité du broyage.
5. Ce type d’installation est-il adapté au broyage d’autres matériaux que le gypse ?
   Absolument. La technologie de broyage-séchage intégré Raymond ou vertical est polyvalente. Elle est couramment utilisée pour la calcite, le talc, la barytine, la dolomite, le feldspath, la bentonite et de nombreux autres minéraux non métalliques, à condition d’adapter les paramètres de température et la vitesse du classificateur.
