Équipement de broyage de gypse à haute capacité avec système de classification Raymond

Introduction

Le gypse, ou sulfate de calcium dihydraté, est un minéral industriel d’une importance capitale. Après calcination, il se transforme en plâtre de Paris, un matériau de construction aux propriétés uniques de prise rapide et de légèreté. Pour libérer tout son potentiel, le gypse brut doit subir une transformation minutieuse : le broyage fin et la classification précise. Ces étapes déterminent la finesse, la réactivité et la qualité finale du produit. Dans ce contexte, les équipements de broyage à haute capacité intégrant des systèmes de classification avancés, tels que le système Raymond, représentent l’état de l’art pour les producteurs exigeants.

Les Défis du Broyage du Gypse

Le broyage du gypse présente des spécificités qui nécessitent une technologie adaptée. Sa dureté relativement faible (2 sur l’échelle de Mohs) pourrait laisser penser à une opération simple. Cependant, des défis majeurs subsistent : la gestion de l’humidité résiduelle, la prévention du colmatage dû à la chaleur générée par le frottement, et l’obtention d’une courbe granulométrique étroite et reproductible. Un broyage inefficace peut entraîner une surconsommation énergétique, une usure prématurée des pièces et un produit final hétérogène, impropre aux applications de haute qualité comme les plâtres de finition ou les additifs cimentaires.

Le Rôle Crucial de la Classification

La classification n’est pas une simple étape de tri ; c’est le cœur du processus de valorisation. Un système de classification performant, comme le séparateur à air de type Raymond, opère en circuit fermé avec le broyeur. Il permet de :

• Extraire en continu les particules fines ayant atteint la taille cible, évitant ainsi le surbroyage qui gaspille de l’énergie.
• Recycler les particules grossières vers la chambre de broyage pour un traitement supplémentaire, garantissant l’homogénéité.
• Réguler avec précision la finesse du produit, de 80 mesh à 325 mesh (180 à 45 microns) et au-delà, par simple ajustement de la vitesse du classificateur.

Cette symbiose entre broyage et classification est la clé pour atteindre une haute capacité de production tout en maîtrisant la consommation spécifique d’énergie (kWh/tonne).

Le Système de Classification Raymond : Un Pilier de l’Industrie

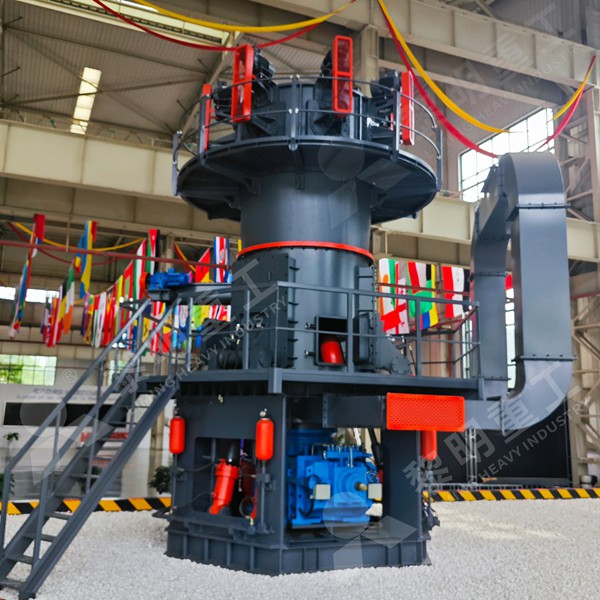

Le principe Raymond, éprouvé depuis des décennies, reste une référence pour la classification fine dans les circuits de broyage. Le séparateur se compose typiquement d’un rotor à pales verticales tournant à vitesse variable. Le mélange air-particules provenant du broyeur est introduit dans le classificateur. Sous l’action combinée de la force centrifuge (générée par le rotor) et de la force de traînée aérodynamique (créée par le flux d’air), les particules sont séparées. Les fines suivent le flux d’air vers le collecteur (cyclone ou filtre), tandis que les grossières sont rejetées vers la périphérie et retombent pour être remoulues. La finesse est contrôlée en temps réel en ajustant la vitesse de rotation des pales.

Solutions Modernes pour une Haute Capacité

Pour répondre aux besoins des grandes unités de production, les équipements modernes ont évolué. Les broyeurs verticaux à rouleaux (VRM) et les broyeurs à boulets avec pré-broyeurs sont désormais couplés à des classificateurs dynamiques de dernière génération, inspirés du principe Raymond mais avec des améliorations significatives :

• Géométrie optimisée des pales pour un champ de flux d’air plus stable et une coupure plus nette.
• Moteurs à vitesse variable pour un contrôle encore plus précis et réactif de la finesse.
• Conception modulaire facilitant la maintenance et l’adaptation à différents matériaux.
• Systèmes de lubrification automatique et de surveillance des vibrations pour une fiabilité accrue.

Ces avancées permettent de traiter des tonnages importants de gypse (dépassant souvent 50 tonnes/heure) tout en maintenant une qualité de produit exceptionnelle et une efficacité énergétique optimale.

Recommandation de Produits

Pour les projets nécessitant une fiabilité absolue, une capacité élevée et une finesse de produit parfaitement maîtrisée, notre société propose des solutions intégrées clés en main. Nous recommandons particulièrement notre Broyeur Vertical à Rouleaux Série LM couplé à notre Séparateur à Air Haute-Efficacité LKS. Ce duo constitue la référence pour le broyage du gypse.

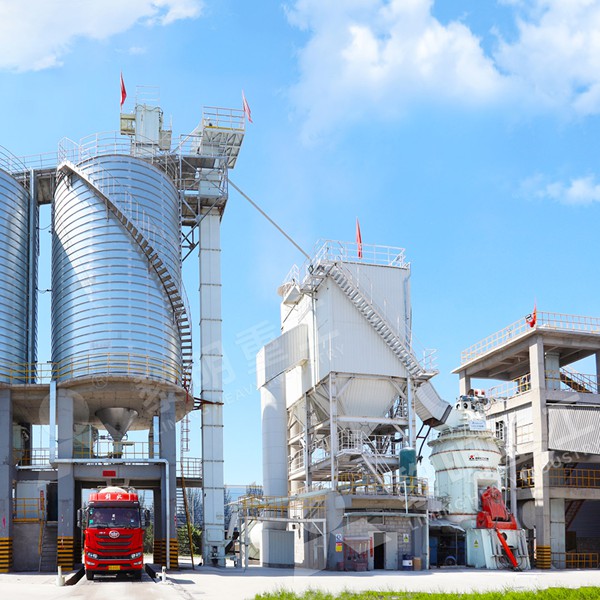

Le Broyeur Vertical Série LM exploite le principe de la table de broyage et des rouleaux presseurs. Sa conception à faible encombrement et sa consommation énergétique réduite (de 30% à 50% inférieure à celle d’un broyeur à boulets traditionnel) en font un choix économique. Il gère parfaitement l’humidité du gypse grâce à un système de séchage intégré par le gaz chaud. Couplé au Séparateur LKS, une évolution moderne du classificateur Raymond, il offre une plage de réglage de finesse extrêmement large (de 22 à 180 microns) avec une courbe granulométrique raide, garantissant un produit uniforme. La robustesse de sa construction et la simplicité de sa maintenance assurent une disponibilité opérationnelle maximale pour nos clients.

Conclusion

L’industrie du gypse, en constante recherche d’efficacité et de qualité, s’appuie sur des technologies de broyage et de classification de plus en plus sophistiquées. Le système de classification Raymond, modernisé et intégré dans des équipements à haute capacité comme les broyeurs verticaux, demeure une solution incontournable. Il permet de concilier productivité élevée, précision granulométrique et rentabilité. Investir dans une ligne de broyage-classification performante et adaptée, telle que celle que nous proposons avec notre Broyeur Vertical Série LM, est un choix stratégique pour sécuriser sa position sur les marchés exigeants de la construction et de l’industrie.

FAQ sur les Équipements de Broyage

1. Quelle est la différence principale entre un broyeur Raymond traditionnel et un broyeur vertical à rouleaux (comme le LM) ?
Le broyeur Raymond traditionnel utilise des rouleaux oscillants sous l’effet de la force centrifuge pour presser la matière contre une bague de broyage fixe. Le broyeur vertical à rouleaux (VRM) utilise des rouleaux hydrauliquement pressés contre une table de broyage rotative. Le VRM est généralement plus économe en énergie, a une capacité plus élevée et intègre souvent le séchage, ce qui le rend plus adapté aux matériaux comme le gypse avec une certaine humidité.

2. Comment le système de classification influence-t-il la consommation d’énergie ?
Un classificateur efficace réduit considérablement la consommation d’énergie en évitant le “surbroyage”. En retirant rapidement les particules fines du circuit de broyage, seules les particules grossières continuent à être broyées. Cela minimise le temps de séjour des particules dans la zone de broyage et donc l’énergie gaspillée à broyer des particules déjà à la taille souhaitée.

3. Peut-on régler la finesse du gypse moulu en cours de production ?
Oui, avec un système de classification moderne à vitesse variable. En ajustant la vitesse de rotation du rotor du classificateur (séparateur à air), on modifie la force centrifuge et donc la taille de coupure. Une vitesse plus élevée permet d’obtenir une poudre plus fine, et une vitesse plus basse une poudre plus grossière. Ce réglage peut se faire en temps réel sans arrêter la production.

4. Quelles sont les principales pièces d’usure dans un tel système et comment en prolonger la durée de vie ?
Les principales pièces d’usure sont les rouleaux/meules et les tables/anneaux de broyage, ainsi que les pales du classificateur en contact avec l’abrasion. Pour prolonger leur durée de vie, il est crucial de : utiliser des matériaux résistants à l’usure (alliages haute teneur en chrome, céramiques), maintenir une alimentation régulière et sans contaminants métalliques, et assurer un bon refroidissement du système pour éviter la dégradation thermique.

5. Un même équipement peut-il broyer d’autres matériaux que le gypse ?
Absolument. Les broyeurs à classification de type Raymond ou les broyeurs verticaux sont polyvalents. Ils peuvent traiter une grande variété de minéraux non métalliques de dureté faible à moyenne (Mohs < 7), tels que le calcaire, la calcite, la dolomite, le talc, la barytine, le marbre, le kaolin, etc. Cependant, des ajustements peuvent être nécessaires sur la pression de broyage, la vitesse du classificateur, le débit d’air et le système de collecte en fonction des propriétés spécifiques de chaque matériau (dureté, humidité, abrasivité).
