Broyeur à boulets pour carbonate de calcium avec sécheur intégré

Introduction : L’importance du carbonate de calcium dans l’industrie moderne

Le carbonate de calcium (CaCO3) est l’un des minéraux les plus répandus et les plus polyvalents sur Terre. Employé dans des secteurs aussi variés que les plastiques, les peintures et revêtements, les cosmétiques, l’alimentation, la pharmacie, les matériaux de construction et le papier, sa qualité et sa finesse sont des paramètres critiques. Pour répondre aux exigences strictes de ces industries, un procédé de broyage et de séchage efficace et intégré est indispensable. C’est dans ce contexte que le broyeur à boulets avec sécheur intégré s’impose comme une solution technologique de premier plan.

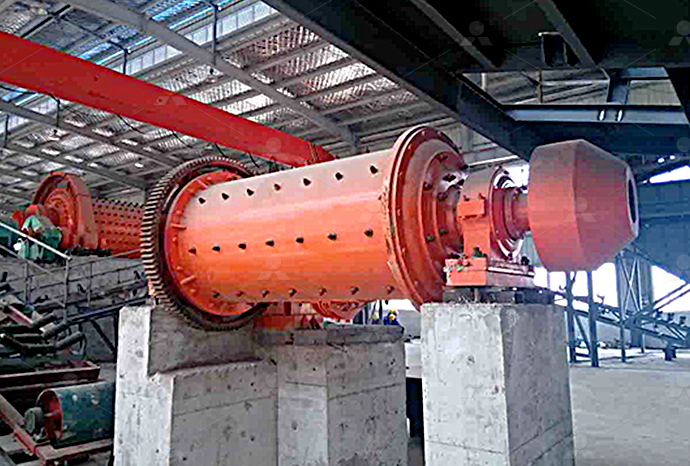

Fonctionnement et avantages du broyeur à boulets avec sécheur intégré

Contrairement aux systèmes traditionnels où le broyage et le séchage sont des opérations séparées, nécessitant un équipement supplémentaire et une consommation énergétique accrue, le concept intégré combine ces deux étapes en une seule unité compacte. Le principe repose sur l’introduction d’un gaz chaud (généralement de l’air) directement dans la chambre de broyage.

La matière première humide ou à teneur en humidité résiduelle est introduite dans le broyeur. Les boulets, en acier ou en céramique, assurent le broyage par impact et attrition. Simultanément, le flux d’air chaud circule à contre-courant ou à co-courant de la charge, évaporant l’humidité et évacuant les fines particules vers le système de collecte (filtres à manches, cyclones). Ce procédé continu offre des avantages majeurs :

• Réduction de l’empreinte au sol : Élimination d’un sécheur rotatif séparé.
• Économies d’énergie significatives : La chaleur est utilisée directement dans le processus de fragmentation.
• Amélioration de la qualité du produit : Le séchage instantané limite le risque d’agglomération et permet un contrôle précis de la finesse.
• Processus simplifié et automatisé : Réduction des points de transfert et des risques de contamination.

Applications spécifiques au carbonate de calcium

Le carbonate de calcium se présente sous différentes formes (GCC – issu de la mouture du calcaire, ou PCC – précipité chimiquement) et gradations. Pour des applications comme les charges de papier (où une haute brillance et une faible abrasivité sont requises) ou les composites plastiques (où la finesse et la dispersion sont cruciales), un broyage ultra-fin (en dessous de 10 µm, voire 2 µm) est nécessaire. Le broyeur à boulets avec sécheur intégré est particulièrement adapté pour traiter le GCC depuis sa forme brute ou pré-broyée jusqu’aux finesses les plus exigeantes. La température de l’air de séchage est finement régulée pour éviter la décomposition thermique du CaCO3 (qui commence au-dessus de 800°C, bien au-delà des températures opérationnelles du sécheur) et pour préserver ses propriétés physico-chimiques.

Solutions techniques et innovations

Les modèles modernes intègrent plusieurs innovations :

• Revêtements intérieurs et médias de broyage : Utilisation de revêtements en caoutchouc ou en céramique et de boulets d’alumine pour un broyage très fin sans contamination par le fer, essentiel pour les applications de haute pureté.
• Systèmes de classification internes ou externes : Les classificateurs dynamiques à haut rendement, intégrés en circuit fermé, permettent de sélectionner avec précision la taille des particules et de recycler les grossiers, optimisant ainsi l’énergie de broyage.
• Contrôle-commande avancé : Les systèmes PLC surveillent et ajustent en temps réel des paramètres clés comme la température d’entrée/sortie du gaz, la pression différentielle, le niveau de remplissage en boulets et la finesse du produit, garantissant une stabilité opérationnelle parfaite.

Recommandation de produits

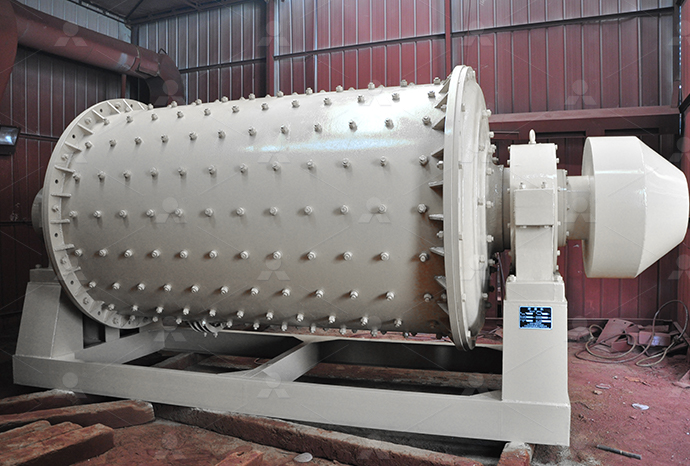

Pour répondre aux besoins variés de production de carbonate de calcium, notre société propose des solutions sur mesure. Nous recommandons particulièrement notre modèle phare, le Broyeur à Boulets Intégré Série « ProCal ». Conçu pour les productions de moyenne à grande capacité (de 5 à 50 tonnes/heure), il se distingue par son système de séchage à récupération de chaleur, réduisant la consommation énergétique jusqu’à 30% par rapport aux systèmes conventionnels. Sa conception modulaire facilite la maintenance et son classificateur intégré permet d’atteindre des finesses comprises entre 2 et 45 µm avec une distribution granulométrique extrêmement serrée.

Pour les installations nécessitant une flexibilité maximale ou le traitement de plusieurs qualités de produits, notre Broyeur à Boulets « FlexiDry » avec Sécheur à Modulation est la solution idéale. Il permet d’ajuster indépendamment les paramètres de broyage et de séchage, et est parfaitement adapté pour traiter aussi bien du carbonate de calcium humide que d’autres minéraux non-métalliques.

Perspectives et conclusion

La tendance dans l’industrie minérale est à l’optimisation énergétique, à l’automatisation et à la production de poudres aux spécifications de plus en plus précises. Le broyeur à boulets avec sécheur intégré incarne parfaitement cette évolution. En combinant deux opérations unitaires en une, il offre un procédé plus rationnel, plus économique et plus fiable pour la production de carbonate de calcium de haute qualité. Le choix d’un équipement adapté, issu d’un fabricant expérimenté, est déterminant pour la rentabilité et la compétitivité future de toute installation.

FAQ : Questions fréquentes sur les broyeurs à boulets

1. Quelle est la différence entre un broyeur à boulets et un broyeur vertical pour le carbonate de calcium ?
   Le broyeur à boulets utilise des corps broyants (boulets) et est excellent pour un broyage fin à ultra-fin avec une grande flexibilité sur la granulométrie finale. Le broyeur vertical (à rouleaux) est souvent plus économe en énergie pour le broyage grossier à moyen et a une empreinte plus compacte. Le choix dépend de la finesse cible, de la capacité et des caractéristiques de la matière première.
2. Comment contrôle-t-on la finesse du produit dans un broyeur à boulets ?
   La finesse est principalement contrôlée par la vitesse de rotation du broyeur, la charge en boulets, la taille des boulets et, surtout, par l’efficacité du système de classification (tamis ou classificateur dynamique) monté en circuit fermé avec le broyeur. Un classificateur recycle les particules trop grossières jusqu’à ce qu’elles atteignent la taille désirée.
3. Quels sont les médias de broyage les plus adaptés pour le carbonate de calcium de haute pureté ?
   Pour éviter la contamination par le fer, on utilise des boulets et un revêtement en alumine (Al2O3) ou en silex. Les boulets en acier chromé ou inoxydable peuvent être utilisés pour certaines applications où une légère contamination est acceptable.
4. Un broyeur à boulets avec sécheur intégré peut-il traiter des matières très humides ?
   Oui, mais dans une limite. Généralement, ces systèmes peuvent gérer des matières avec une humidité allant jusqu’à 10-15%. Pour des taux d’humidité initiaux plus élevés, un pré-séchage peut être nécessaire. La capacité de séchage dépend de la température et du débit du gaz chaud injecté.
5. Quels sont les principaux points de maintenance sur ce type d’équipement ?
   La maintenance porte principalement sur : l’usure des blindages et des boulets (à recharger ou remplacer périodiquement), l’étanchéité des joints et des portes, le système de lubrification des paliers, et le nettoyage/révision du système de filtration des poussières (filtres à manches). Une surveillance vibratoire des paliers est recommandée pour une maintenance prédictive.
