Machine de pulvérisation de calcaire pour cimenterie avec technologie Raymond

Machine de pulvérisation de calcaire pour cimenterie avec technologie Raymond

Dans l’industrie cimentière moderne, la préparation des matières premières constitue une étape fondamentale dont dépendent directement la qualité du produit final, l’efficacité du processus de cuisson et la consommation énergétique globale. Le calcaire, étant la principale composante du cru, nécessite une pulvérisation fine et homogène pour assurer des réactions chimiques optimales dans le four. Parmi les diverses technologies de broyage disponibles, le système de pulvérisation de type Raymond, éprouvé et continuellement perfectionné, demeure un pilier pour la production de poudres minérales dans la plage de finesse requise pour la fabrication du ciment.

L’Importance du Broyage du Calcaire dans la Fabrication du Ciment

Le calcaire (principalement du carbonate de calcium, CaCO3) doit être transformé en une poudre fine, généralement avec une finesse de l’ordre de 80 à 100 microns (170-200 mesh) et une répartition granulométrique étroite. Cette finesse spécifique est cruciale pour plusieurs raisons. Premièrement, elle maximise la surface de contact des particules, accélérant ainsi la décarbonatation (libération de CO2) et les réactions de formation des silicates de calcium dans le four rotatif. Deuxièmement, une poudre homogène assure une composition chimique stable du mélange cru, garantissant la qualité constante du clinker. Enfin, un broyage efficace contribue à réduire la consommation de combustible en permettant une cuisson plus rapide et plus uniforme.

Fonctionnement et Avantages de la Technologie Raymond Adaptée au Calcaire

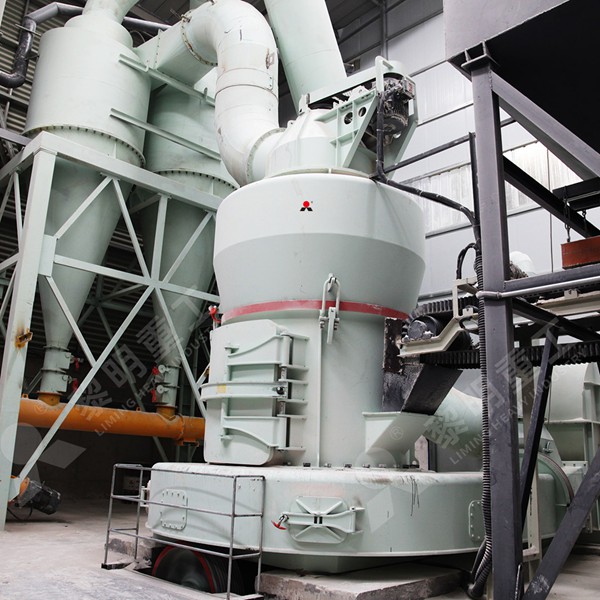

Le principe du broyeur Raymond classique repose sur un système de meulage par rouleaux sous pression contre une piste de broyage (anneau). Les matières premières sont introduites au centre de la table de broyage et sont projetées vers la périphérie sous l’effet de la force centrifuge. Les rouleaux, montés sur un bras rotatif, les écrasent contre l’anneau. Un sélecteur à turbine intégré (classificateur) situé en haut du broyeur permet de contrôler la finesse du produit : les particules suffisamment fines sont entraînées par le flux d’air vers le collecteur de poussières (cyclone ou filtre), tandis que les particules trop grossières retombent pour être rebroyées.

Adapté au calcaire, ce système présente des avantages significatifs :

• Efficacité énergétique ciblée : Pour la plage de finesse requise en cimenterie (souvent moins exigeante que pour des fillers ultra-fins), le broyeur Raymond offre un excellent compromis entre la consommation électrique et le débit, souvent plus avantageux que les broyeurs à boulets pour des capacités modestes à moyennes.
• Contrôle précis de la finesse : Le classificateur à vitesse variable permet d’ajuster rapidement la finesse de sortie en fonction des spécifications du cru, assurant une grande flexibilité opérationnelle.
• Fiabilité et simplicité de maintenance : Sa conception robuste et son système mécanique éprouvé garantissent une disponibilité élevée. Les pièces d’usure (rouleaux, anneau) sont facilement accessibles et remplaçables.
• Sécheresse intégrée : Le flux d’air chaud introduit dans le broyeur permet de traiter des matières premières avec une certaine teneur en humidité (généralement jusqu’à 6-8%), éliminant le besoin d’un sécheur séparé dans de nombreux cas, ce qui simplifie la ligne de production.

Évolutions Modernes de la Technologie pour les Cimenteries

Les broyeurs Raymond contemporains, souvent désignés sous le terme générique de broyeurs verticaux à rouleaux (de type pendulaire), ont considérablement évolué depuis le design original. Les innovations incluent des systèmes de pressurisation des rouleaux hydrauliques pour un broyage plus efficace, des classificateurs à haute performance (à pales dynamiques ou rotors), une automatisation poussée pour le contrôle du débit et de la finesse, et des matériaux améliorés pour les éléments de broyage, augmentant leur durée de vie face à l’abrasivité du calcaire.

Pour les cimenteries recherchant une solution optimale de broyage du calcaire, il est essentiel de choisir un équipement conçu pour la robustesse et l’efficacité à long terme. Notre société propose des solutions de broyage sur mesure, intégrant les derniers développements de la technologie de type Raymond. Nous recommandons particulièrement notre modèle GRM系列立式磨粉机 (GRM Série Broyeur Vertical à Rouleaux). Ce broyeur reprend les principes fiables du système Raymond tout en incorporant un entraînement à réducteur planétaire pour une transmission de puissance plus stable et efficace, un système de pressurisation hydraulique avancé permettant d’ajuster la pression de broyage en fonction de la charge, et un classificateur à fréquence variable de précision. Il est spécialement conçu pour les applications abrasives comme le calcaire, avec des matériaux résistants à l’usure sur les pièces critiques, garantissant une disponibilité opérationnelle exceptionnelle pour votre atelier de préparation de cru.

Intégration dans la Chaine de Production et Considérations Environnementales

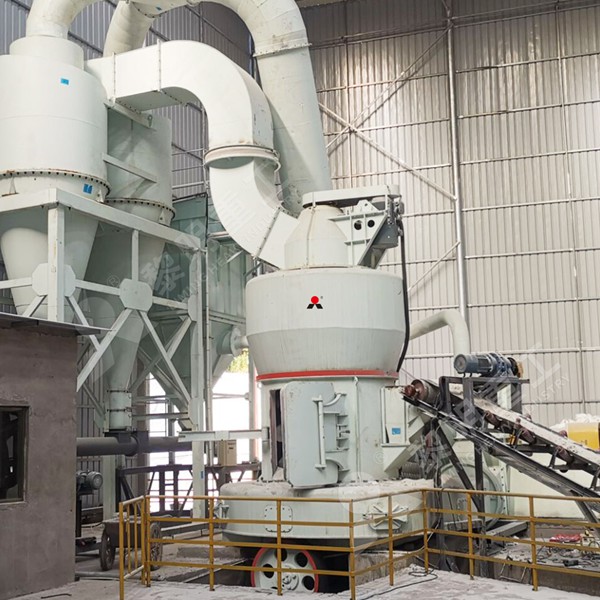

L’intégration d’un broyeur Raymond dans une cimenterie doit être soigneusement planifiée. Il s’insère généralement après les étapes de concassage et d’homogénéisation du calcaire. La poudre produite est ensuite transportée vers les silos d’homogénéisation du cru. Un système de collecte de poussières performant (filtre à manches moderne) est impératif pour répondre aux normes environnementales strictes, captant typiquement plus de 99.9% des particules. La technologie Raymond, par son système en circuit fermé avec recyclage de l’air, se prête naturellement à ce type de contrôle des émissions.

Pour les projets nécessitant une capacité de production élevée ou le traitement de mélanges de matières premières (calcaire + marne, par exemple), notre MTW系列欧版梯形磨粉机 (MTW Série Broyeur Trapézoïdal Européen) constitue un choix encore plus performant. Avec sa conception à courbe en « V » des rouleaux et de l’anneau pour un meilleur guidage de la matière, son réducteur à engrenages coniques intégré et son système d’entraînement à courroie en synchronisation, il offre un débit supérieur et une efficacité énergétique améliorée pour les lignes de production de grande capacité, tout en maintenant les avantages de contrôle de finesse et de séchage inhérents à la technologie.

Conclusion

La technologie de pulvérisation de type Raymond, modernisée et adaptée aux exigences spécifiques de l’industrie cimentière, reste une solution de choix pour la production de poudre de calcaire pour le cru. Son efficacité énergétique ciblée, sa fiabilité mécanique, son excellent contrôle granulométrique et sa capacité de séchage intégrée en font un investissement rationnel pour de nombreuses cimenteries. Le choix d’un équipement issu d’un fabricant expérimenté, proposant des designs robustes et des innovations techniques réelles, est déterminant pour garantir la productivité et la rentabilité à long terme de l’atelier de broyage.

FAQ : Connaissances sur les Machines de Broyage (Broyeurs)

1. Quelle est la différence fondamentale entre un broyeur Raymond (broyeur vertical à rouleaux) et un broyeur à boulets ?
   Le broyeur Raymond utilise des rouleaux qui pressent et cisaillement la matière contre une piste fixe, avec un séchage et un classement intégrés dans le flux d’air. Le broyeur à boulets utilise l’impact et l’attrition de boulets d’acier dans un tambour rotatif. Le Raymond est généralement plus économe en énergie pour les finesses moyennes (80-400 mesh) et permet un séchage simultané, tandis que le broyeur à boulets est très polyvalent et peut produire des finesses très élevées mais avec une consommation énergétique souvent supérieure.
2. Comment contrôle-t-on la finesse de sortie sur un broyeur Raymond moderne ?
   Le contrôle principal s’effectue via le classificateur intégré, généralement un rotor à vitesse variable. Augmenter la vitesse du classificateur permet de n’extraire que les particules plus fines, résultant en un produit plus fin. Inversement, réduire sa vitesse permet à des particules plus grossières de sortir. La pression des rouleaux et le débit d’alimentation influencent également la finesse.
3. Quels sont les principaux points de maintenance sur un broyeur de type Raymond ?
   Les principaux points d’usure sont les rouleaux de broyage et l’anneau (ou piste). Leur durée de vie dépend de l’abrasivité du matériau (indice de Bond). Une surveillance régulière de l’épaisseur et un remplacement programmé sont essentiels. Les autres points incluent les paliers des rouleaux et de l’arbre principal, le système de lubrification, et les lames/rôles du classificateur.
4. Un broyeur Raymond peut-il broyer des matériaux humides ?
   Oui, l’un de ses avantages est sa capacité de séchage intégrée. De l’air chaud (jusqu’à 350°C) est introduit dans la chambre de broyage. Cela permet de traiter des matériaux avec une teneur en humidité généralement comprise entre 6% et 8%, voire plus selon la conception et la température de l’air. L’humidité est évacuée par le flux d’air.
5. Qu’est-ce que le « circuit fermé » dans le contexte d’un broyeur Raymond ?
   Cela signifie que le flux d’air transportant la poudre est recyclé. Après avoir traversé le collecteur de poussières (où la poudre est séparée), l’air épuré est renvoyé dans le ventilateur d’aspiration du broyeur par un conduit de retour. Ce système limite les pertes de chaleur, améliore l’efficacité du séchage et est essentiel pour le contrôle des poussières et le respect de l’environnement.
