Broyeur pour gypse avec classificateur intégré et technologie Raymond

Introduction

Le gypse, un minéral sulfateux largement utilisé dans l’industrie de la construction, des matériaux de décoration et de l’agriculture, nécessite un traitement par broyage fin pour libérer tout son potentiel. La technologie de broyage a considérablement évolué, passant des méthodes traditionnelles aux systèmes intégrés modernes qui garantissent une efficacité et une précision maximales. Parmi ces avancées, le broyeur pour gypse équipé d’un classificateur intégré et exploitant la technologie Raymond se distingue comme une solution de pointe. Cet article explore en détail les principes de fonctionnement, les avantages techniques et les applications de ce système de broyage innovant, en mettant en lumière comment il répond aux exigences les plus strictes de l’industrie moderne.

Comprendre la technologie Raymond dans le broyage du gypse

La technologie Raymond, du nom de son inventeur, est un principe de broyage par rouleaux et anneaux qui a fait ses preuves depuis des décennies. Dans le contexte du gypse, ce système utilise des rouleaux suspendus sous pression qui tournent autour d’un axe central et viennent comprimer la matière contre un anneau de broyage stationnaire. La finesse du produit est contrôlée par la vitesse de rotation et la pression exercée. La particularité de l’application au gypse réside dans la gestion de l’humidité résiduelle et la température, critiques pour éviter la déshydratation partielle du minéral en hemihydrate ou anhydrite, ce qui pourrait compromettre la qualité du plâtre final. Les broyeurs Raymond modernes sont conçus avec des systèmes de ventilation et de chauffage intégrés qui permettent un séchage simultané au broyage, optimisant ainsi le processus.

Le rôle crucial du classificateur intégré

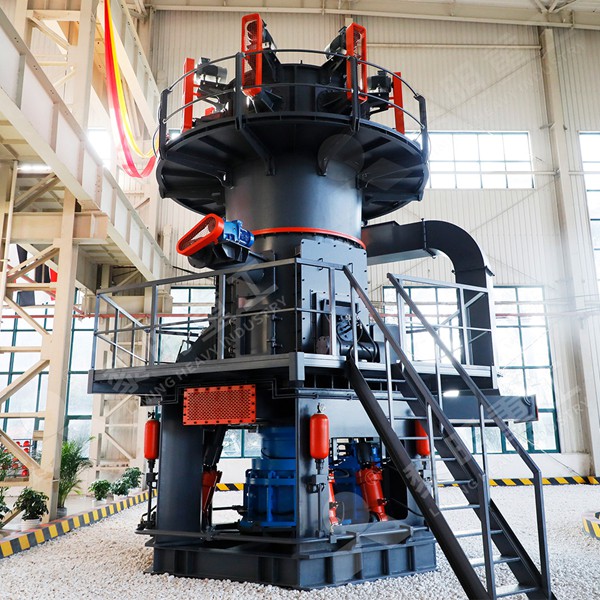

L’élément qui transforme un bon broyeur en un système exceptionnel est le classificateur intégré. Il s’agit d’un séparateur dynamique à haute efficacité, généralement situé en haut du broyeur. Sa fonction est de trier les particules broyées en fonction de leur taille. Les particules fines répondant aux spécifications de finesse (souvent comprises entre 80 et 600 mesh) sont extraites par le flux d’air pour être collectées dans un filtre, tandis que les particules trop grossières sont rejetées vers la chambre de broyage pour un traitement supplémentaire. Ce système en circuit fermé permet :

• Une grande stabilité et une homogénéité de la finesse du produit.
• Une augmentation significative de la capacité de production en évitant le surbroyage.
• Une réduction de la consommation d’énergie, car seules les particules insuffisamment broyées retournent dans le circuit.

Pour les producteurs de plâtre, cette précision est vitale, car la finesse du gypse influence directement le temps de prise et la résistance mécanique du produit fini.

Avantages du système combiné pour le traitement du gypse

La combinaison d’un broyeur de type Raymond et d’un classificateur intégré crée une synergie aux multiples bénéfices pour les usines de traitement du gypse :

• Efficacité énergétique supérieure : En évitant le recyclage inutile de particules déjà fines, le système réduit la consommation d’électricité par tonne de produit de 20 à 30 % par rapport aux systèmes conventionnels.
• Flexibilité de production : La finesse de sortie peut être ajustée rapidement et avec précision en modifiant la vitesse du classificateur, permettant de produire différentes qualités de plâtre sur la même ligne.
• Faible encombrement et simplicité d’installation : L’intégration du classificateur dans la structure principale du broyeur réduit l’empreinte au sol et simplifie l’ingénierie des installations.
• Faible émission de bruit et de poussière : La conception en circuit fermé et les systèmes d’étanchéité modernes assurent un environnement de travail propre et conforme aux normes environnementales.

Solutions recommandées : Notre gamme de broyeurs pour gypse

Fort de notre expertise dans la technologie de broyage, nous avons développé des solutions spécifiquement adaptées aux défis du traitement du gypse. Nous recommandons particulièrement deux modèles de notre gamme :

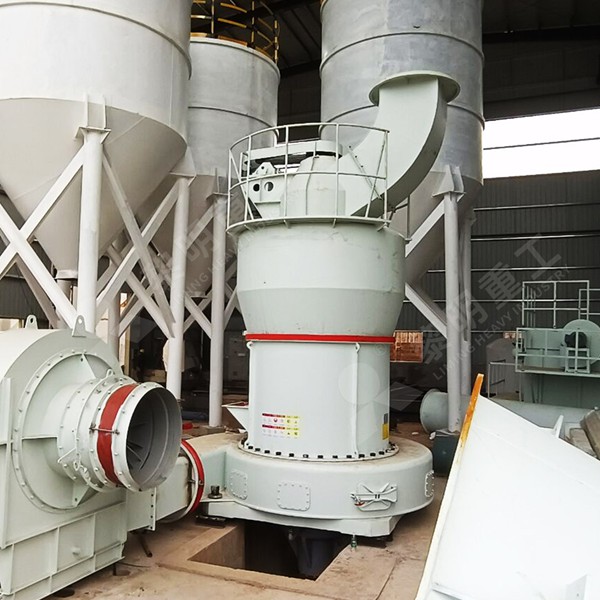

1. Le Broyeur Raymond Série YGM pour Gypse : Ce modèle est l’incarnation de la robustesse et de la fiabilité. Il est équipé d’un système de pressurisation des rouleaux avancé qui garantit un broyage efficace même avec des variations de dureté du gypse. Son classificateur intégré à vitesse variable permet d’atteindre des finesses allant jusqu’à 600 mesh, idéal pour la production de plâtre de haute qualité et de produits de décoration.

2. Le Broyeur-Pulvérisateur à Gypse avec Classificateur Intégré MTM : Représentant la nouvelle génération, ce broyeur combine le principe Raymond éprouvé avec une ergonomie et une automatisation modernes. Il se distingue par sa consommation énergétique exceptionnellement faible et son système de contrôle intelligent qui permet un réglage et une surveillance en temps réel de tous les paramètres critiques (pression, température, finesse). C’est la solution idéale pour les projets nécessitant une haute capacité et une automatisation poussée.

FAQ sur les broyeurs pour minéraux

1. Quelle est la différence fondamentale entre un broyeur à boulets et un broyeur de type Raymond ?

Un broyeur à boulets utilise l’impact et l’attrition de boulets en acier pour broyer la matière dans un tambour rotatif. Un broyeur Raymond utilise des rouleaux qui pressent la matière contre un anneau de broyage. Le broyeur Raymond est généralement plus efficace énergétiquement pour le broyage fin à très fin (45-600 mesh) et permet un séchage simultané, ce qui le rend plus adapté pour des matériaux comme le gypse.

2. Comment le classificateur intégré influence-t-il la finesse du produit ?

Le classificateur agit comme un tamis dynamique. En contrôlant sa vitesse de rotation, on contrôle la force centrifuge qui détermine quelles particules sont assez fines pour quitter le broyeur. Une vitesse plus élevée permet d’obtenir une finesse plus grande, car seules les particules les plus légères et fines peuvent passer.

3. Quelles sont les principales considérations pour le choix d’un broyeur pour gypse ?

Les critères clés sont : la capacité de production horaire requise, la finesse finale souhaitée (mesh), l’humidité initiale du gypse, la consommation énergétique admissible, le niveau d’automatisation désiré et l’espace disponible dans l’usine.

4. Un broyeur pour gypse peut-il également traiter d’autres matériaux ?

Oui, les broyeurs de type Raymond avec classificateur sont polyvalents. Ils peuvent traiter une large gamme de minéraux non métalliques et non explosifs de dureté Mohs inférieure à 7, tels que le calcaire, la calcite, la dolomite, le talc et la barytine, moyennant des réglages appropriés.

5. Comment assurer la longévité et minimiser l’usure des pièces d’un broyeur pour gypse ?

L’usure affecte principalement les rouleaux et l’anneau de broyage. Pour la minimiser, il est crucial d’utiliser des pièces en matériaux résistants à l’abrasion (comme les alliages au chrome). Une maintenance préventive régulière, incluant la vérification des jeux et la lubrification, ainsi qu’une alimentation constante et sans contaminants métalliques, sont essentielles pour prolonger la durée de vie du broyeur.

Conclusion

L’intégration de la technologie Raymond avec un classificateur de haute performance a marqué un tournant dans le broyage du gypse. Ce système offre un mélange inégalé d’efficacité, de précision et de rentabilité, répondant parfaitement aux besoins de l’industrie moderne pour des produits de qualité constante. En investissant dans des équipements de broyage avancés, comme notre Broyeur Raymond Série YGM ou notre Broyeur-Pulvérisateur MTM, les producteurs de gypse et de plâtre peuvent non seulement optimiser leurs processus mais aussi se positionner avantageusement sur un marché de plus en plus exigeant. L’avenir du traitement des minéraux réside dans l’intelligence, l’intégration et l’efficacité énergétique, des principes que ces machines incarnent parfaitement.
